Estructura metálica para sala de baile
Proyecto cotizado para una estructura metálica de 128 m² destinada a una sala de baile, con cubierta a dos aguas en teja española y sistema lateral de evacuación de aguas lluvias.
El punto de partida
Se requería cubrir un área de 8 por 16 metros mediante una estructura metálica elevada, resistente y anclada sobre piso de hormigón, manteniendo una cubierta inclinada adecuada para la evacuación de agua.
El trabajo planteado

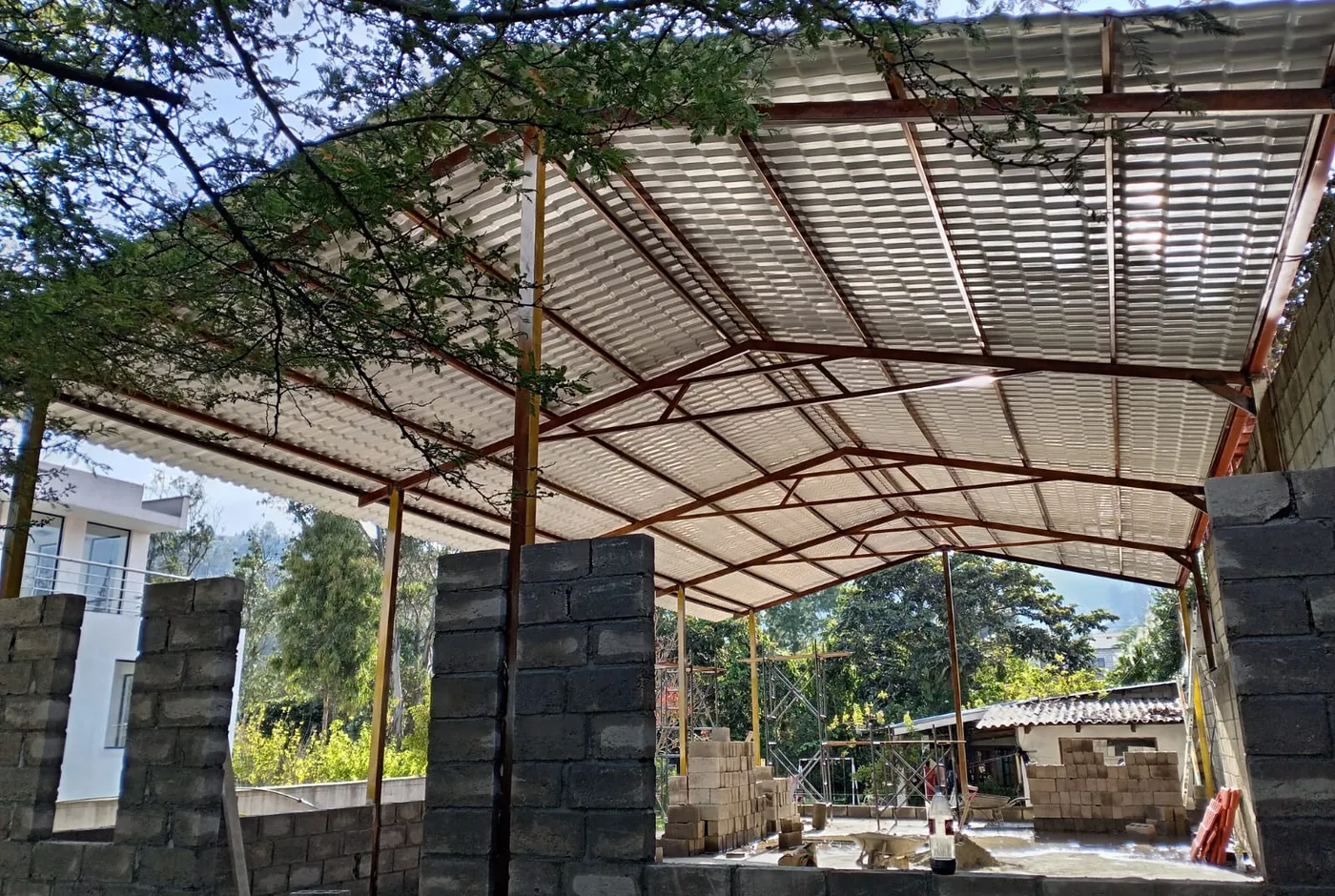

La propuesta contempla columnas de tubo cuadrado de 100 x 100 mm, vigas principales de 100 x 50 mm, travesaños con correas tipo G, cubierta de teja española naranja y blanca, canaletas laterales y acabado de pintura tipo madera.
Revisión final
El alcance cotizado corresponde a una estructura metálica de 128 m² con cubierta a dos aguas, teja española, canaletas laterales y acabado tipo madera.
Etapas del trabajo
- 01
Fabricación de la estructura
Preparación de columnas, vigas principales y travesaños según las dimensiones definidas para el área de 128 m².
- 02
Anclaje y montaje
Instalación de la estructura sobre piso de hormigón mediante placas metálicas y pernos de fijación.
- 03
Instalación de la cubierta

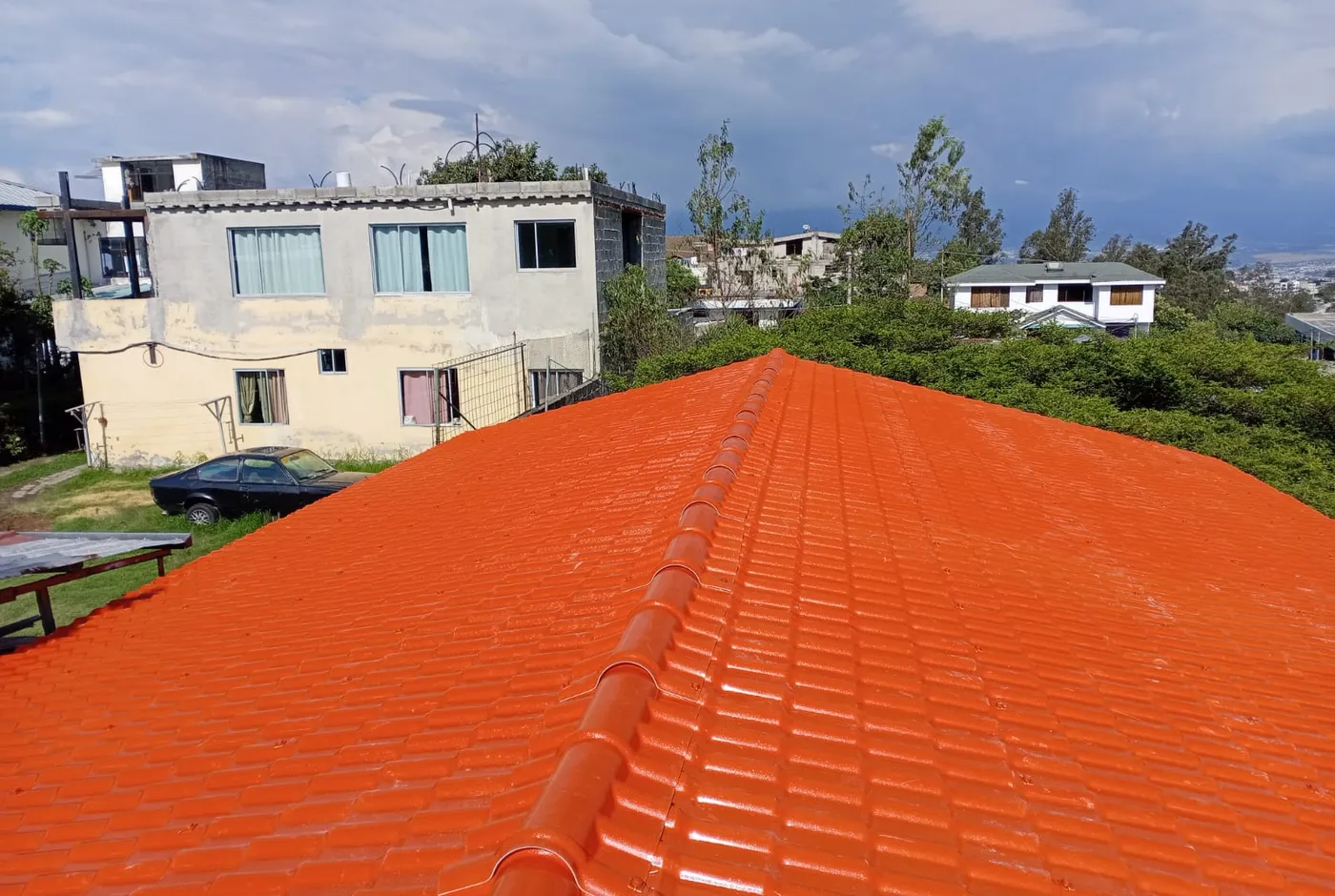

Colocación de teja española en una cubierta a dos aguas, con una altura lateral aproximada de 4 metros y una altura de cumbrera de 5 metros.
- 04
Sistema pluvial y acabados
Instalación de canaletas laterales para evacuación de aguas lluvias y aplicación de pintura tipo madera sobre la estructura metálica.
Detalles visuales
Seleccione una imagen para ampliarla. Todas las imágenes actuales están identificadas como ilustraciones demostrativas.
